Фланцы из углеродистой стали - это механические соединительные элементы, используемые для соединения труб, клапанов, насосов, сосудов под давлением и оборудования в промышленных трубопроводных системах. Они обеспечивают болтовое соединение с прокладкой, которое можно собирать, проверять и разбирать легче, чем неразъемное сварное соединение. Наш ассортимент фланцев из углеродистой стали включает в себя кованые и пластинчатые фланцы для нефтегазовой, нефтехимической, энергетической, водоочистной, судостроительной, HVAC, горнодобывающей промышленности и общих технологических трубопроводов.
Доступные стандарты включают ASME B16.5, ASME B16.47 серии A/B, EN 1092-1, DIN, JIS и чертежи для конкретного проекта. Распространенные материалы включают ASTM A105, ASTM A350 LF2, ASTM A694, EN P245GH, P250GH, C22.8 и эквивалентные марки углеродистой стали. Фланцы могут поставляться с рельефной поверхностью, плоской поверхностью, кольцевым типом соединения, крупными соединениями "рукав-рукав", "шпунт-паз", зубчатой отделкой, антикоррозийным покрытием и полной прослеживаемостью материала.
Обзор продукции
Фланец из углеродистой стали выбирается в зависимости от размера трубы, номинального давления, типа облицовки, марки материала, температурного диапазона, устойчивости к коррозии и способа установки. По сравнению с фланцами из нержавеющей или легированной стали, углеродистая сталь обеспечивает экономичный баланс прочности, обрабатываемости и доступности для некоррозионных и умеренно коррозионных условий эксплуатации при использовании правильного покрытия, прокладок и болтов.
Для критического обслуживания, кованые фланцы из углеродистой стали предпочтительнее, поскольку процесс ковки улучшает поток зерна и повышает механическую прочность. Пластинчатые фланцы могут применяться для инженерных коммуникаций низкого давления, водопроводных систем или некритичных применений, если стандарт проекта допускает их использование.
Основные технические характеристики фланцев из углеродистой стали
| Артикул | Доступные опции |
|---|---|
| Продукт | Фланец из углеродистой стали, фланцы из углеродистой стали, кованый фланец, фланец трубы |
| Диапазон размеров | 1/2" - 60" для стандартной поставки; более крупные размеры доступны по чертежу |
| Класс давления | ASME Класс 150, 300, 400, 600, 900, 1500, 2500 |
| EN Номинальное давление | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
| Стандарты | ASME B16.5, ASME B16.47, MSS SP-44, EN 1092-1, DIN, JIS B2220, BS 4504 |
| Градации материала | ASTM A105, A350 LF2, A694 F42-F70, Q235, Q345, P245GH, P250GH, C22.8 |
| Лицо | RF, FF, RTJ, LMF, SMF, шпунт и паз, индивидуальная облицовка |
| Отделка поверхности | Антикоррозийное масло, черная покраска, желтая покраска, цинковое покрытие, горячая оцинковка, эпоксидное покрытие |
| Тестирование | Контроль размеров, PMI при необходимости, UT, MT, испытание на твердость, MTC EN 10204 3.1 |
Типы фланцев из углеродистой стали
Выбор правильного типа фланца зависит от схемы трубопровода, метода сварки, номинального давления, доступа для осмотра и требований к обслуживанию. Следующие типы широко используются в промышленных проектах.
Фланец со сварной горловиной
Фланцы с приварной горловиной имеют длинную коническую втулку и привариваются к трубе встык. Постепенный переход снижает концентрацию напряжений, что делает их пригодными для использования при высоком давлении, высокой температуре, циклических нагрузках, в паропроводах, нефтеперерабатывающих установках и критических технологических трубопроводах.
Накладной фланец
Фланцы скольжения надвигаются на трубу и обычно привариваются как с внутренней, так и с внешней стороны. Их легче выравнивать, чем фланцы с приварной горловиной, и они часто используются в трубопроводах низкого и среднего давления, системах водоснабжения и общепромышленных трубопроводах.

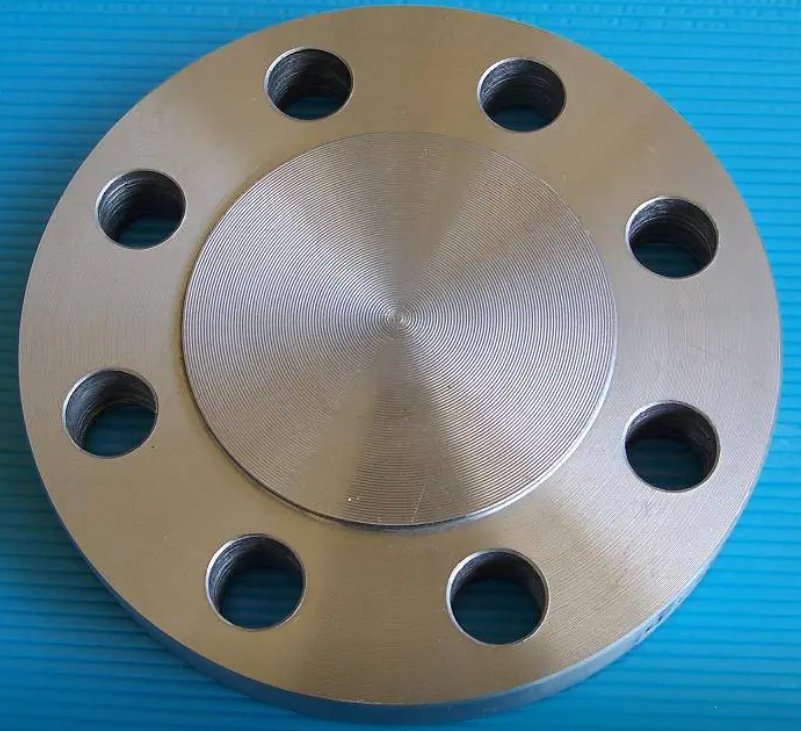

Глухой фланец
Глухие фланцы закрывают конец трубопроводной системы, выход клапана или патрубок сосуда под давлением. Они обычно используются для гидростатических испытаний, будущих точек расширения и изоляции при техническом обслуживании. При эксплуатации под высоким давлением толщина глухих фланцев и нагрузка на болты должны быть тщательно проверены.
Фланец под раструбную сварку
Фланцы с раструбной сваркой используются на трубопроводах высокого давления с малым диаметром. Труба вставляется в раструб и приваривается филенкой. Они обеспечивают хорошее выравнивание и широко распространены на химических заводах, в гидравлических линиях и приборостроении.
Резьбовой фланец
Резьбовые фланцы соединяются с трубами без сварки. Они используются там, где сварка ограничена, например, в некоторых инженерных коммуникациях низкого давления или во взрывоопасных зонах. Перед выбором следует проверить зацепление резьбы, совместимость с герметиками и условия вибрации.
Фланец с нахлестом
Фланцы с нахлестом используются с заглушками. Они позволяют поворачивать фланец для выравнивания отверстий под болты и полезны в системах, требующих частого демонтажа. В трубопроводах из углеродистой стали их можно использовать для линий большого диаметра, где гибкость выравнивания сокращает время монтажа.
Марки материалов и условия эксплуатации
| Класс материала | Типичное использование | Инженерные заметки |
|---|---|---|
| ASTM A105 | Общие кованые фланцы из углеродистой стали для работы в условиях окружающей среды и повышенных температур | Обычный выбор для кованых фланцев ASME B16.5; широко доступны и экономически эффективны |
| ASTM A350 LF2 | Работа при низких температурах | Подходит для случаев, когда требуется ударная вязкость; может быть проведено испытание на удар по Шарпи |
| ASTM A694 F42-F70 | Фланцы из высокопрочной углеродистой стали для магистральных трубопроводов | Используется для трубопроводов и систем высокого давления, требующих повышенного предела текучести |
| EN P245GH / P250GH | Европейское оборудование под давлением и трубопроводы, связанные с котлами | Часто поставляются в соответствии с EN 1092-1 с документацией по PED, если требуется |
| Q235 / Q345 | Общепромышленные и коммунальные трубопроводы | Часто встречается в некритичных системах; совместимость со стандартами должна быть подтверждена |
Для низкотемпературных проектов материал выбирается не только по классу давления. ASTM A350 LF2 часто указывается, когда расчетная температура требует проверенной ударной вязкости. Для трубопроводов с более высокими требованиями к текучести, марки ASTM A694 могут уменьшить толщину стенки или соответствовать спецификациям высокопрочных труб, при условии утверждения кода проекта.
Производство и процесс обработки
Производство фланцев из углеродистой стали обычно включает в себя проверку сырья, резку, нагрев, ковку или формовку, термообработку, черновую обработку, чистовую обработку, сверление, торцевание, маркировку, контроль и защиту поверхности. К критическим размерам относятся наружный диаметр, диаметр окружности болта, диаметр отверстия под болт, толщина фланца, диаметр ступицы, отверстие, высота рельефа поверхности и чистота посадки прокладки.
- Сырье проверяется на соответствие спецификации, тепловому числу и химическому составу.
- Заготовки или кольца нагреваются и подвергаются ковке для повышения плотности и механических свойств.
- Нормализация, отжиг или снятие напряжения выполняются в соответствии с маркой материала и требованиями стандарта.
- Токарная обработка с ЧПУ контролирует толщину фланца, отверстие, профиль ступицы и геометрию уплотнительной поверхности.
- Сверление и обработка отверстий под болты выполняются в соответствии с размерами ASME, EN, DIN или JIS.
- При окончательном контроле проверяются размеры, состояние поверхности, маркировка и документация.
Посадочная поверхность прокладки имеет особое значение. Типичный фланец ASME с рельефной поверхностью и зубчатым покрытием может потребовать контролируемого диапазона шероховатости, подходящего для спирально-навитых, графитовых, тефлоновых или безасбестовых прокладок. Неправильная обработка может снизить прижим прокладки или вызвать преждевременную утечку при термоциклировании.
Почему отделка торцов имеет значение при уплотнении фланцев
В одном из проектов парового хозяйства утечка была вызвана несоответствием между гладкими поверхностями фланца и типом прокладки, требующим зазубрин. После замены поверхностей с контролируемой фонографической засечкой и применения рекомендованной последовательности моментов затяжки болтов линия прошла гидростатические испытания без видимых утечек. Практическим результатом стало сокращение времени на доработку с двух смен остановки до одной смены проверки.
Контроль качества и документация
Контроль качества фланцев из углеродистой стали должен быть согласован с конструктивным кодом, классом давления и риском эксплуатации. Покупатели и инженеры должны подтвердить не только размер и номинал фланца, но и уровень контроля, состояние термообработки и требования к сертификату.
- Сертификат испытания материала в соответствии с EN 10204 3.1 или эквивалент проекта
- Проверка химического состава и механических свойств
- Контроль размеров с помощью калиброванных манометров и измерительных инструментов
- Визуальный осмотр на наличие трещин, складок, вмятин, расслоения и обработка фланцев дефекты
- Ультразвуковой контроль для отдельных кованых фланцев или фланцев большого диаметра, если указано
- Испытание магнитными частицами для обнаружения поверхностных трещин, когда это необходимо
- Испытания на твердость для термообработанных материалов и специальных требований проекта
- Проверка маркировки на соответствие стандарту, размеру, классу, материалу, номеру нагрева и производителю
Для экспортных и EPC-проектов, прослеживаемость от номера нагрева до окончательной маркировки помогает предотвратить установку смешанных материалов. Это особенно важно, когда фланцы A105, LF2 и A694 используются на одном объекте, но при разных температурах или давлениях.
Типовые документы для проверки, поставляемые с фланцами из углеродистой стали
- Товарная накладная и упаковочный лист
- Сертификат испытания материала
- Отчет о проверке размеров
- Запись о термической обработке, если применимо
- Отчет по неразрушающему контролю, если требуется проведение UT, MT или других испытаний
- Сертификат происхождения, если он требуется для таможенного оформления
Инженерные соображения при выборе
Выбор фланцев из углеродистой стали - это не только решение по каталогу. Инженер должен проверить схему труб, расчетное давление, расчетную температуру, тип прокладки, материал болтов, допустимую коррозию, совместимость с жидкостями и условия монтажа.
Номинальное давление и температура
Фланцы ASME классифицируются по классам, но допустимое давление снижается по мере повышения температуры. Например, фланец из углеродистой стали ASME класса 150 может подходить для многих видов водоснабжения и низкого давления пара, в то время как класс 300 или класс 600 может потребоваться для более высокого давления или более высоких температурных условий. Всегда проверяйте таблицу номинальных значений давления и температуры для выбранной группы материалов.
Расписание труб и соответствие отверстий
Приварная горловина и раструбные фланцы должны соответствовать толщине стенки трубы или графику. Несоответствие отверстий может создать турбулентность, увеличить перепад давления, усложнить сварку и создать концентрацию напряжений. Для технологических трубопроводов в заказе на поставку следует указывать не только номинальный размер трубы, но и график производства.
Совместимость прокладок и болтов
Фланец, прокладка и болты образуют единую систему уплотнения. Фланцы с рельефной поверхностью и спирально-навитыми прокладками широко распространены на нефтеперерабатывающих заводах и электростанциях, а фланцы с плоской поверхностью часто используются с полнопроходными прокладками при соединении чугунного оборудования. Чрезмерная затяжка может привести к повреждению прокладок, а недостаточная - к утечке.
Практический опыт показывает, что многие утечки через фланцы связаны с проблемами сборки, а не с разрушением материала фланца. Контролируемая последовательность затяжки, калиброванный динамометрический инструмент и чистые поверхности прокладок могут значительно улучшить показатели прохождения гидроиспытаний с первого раза.
Распространенные ошибки при заказе фланцев, которых следует избегать
- Заказ фланца с приварной горловиной без указания диаметра трубы или отверстия.
- Смешивание типов облицовки RF и FF в одном соединении без согласования с инженером.
- Выбор A105 для низкотемпературной эксплуатации, где требуется ударное испытание LF2.
- Использование размеров класса 150, когда спецификация проекта предусматривает PN16 или PN40.
- Забудьте указать требования к покрытию для хранения на открытом воздухе или в море.
Приложения
Фланцы из углеродистой стали используются там, где необходимы надежные разъемные соединения труб. Они обычно устанавливаются в:
- Нефте- и газосборные пункты, терминалы и трубопроводные системы
- Технологические установки нефтеперерабатывающих заводов, резервуарные парки и погрузочно-разгрузочные комплексы
- Нефтехимические заводы и линии химической переработки
- Электростанции, котельные системы и парораспределительные сети
- Муниципальное водоснабжение, очистка сточных вод и опреснительные установки
- Противопожарные трубопроводы и насосные станции
- Судостроение, оффшорные модули и морские вспомогательные системы
- Шламопроводы для горнодобывающей промышленности, системы сжатого воздуха и промышленные коммуникации
Для наружных работ, защита поверхности следует выбирать в зависимости от продолжительности хранения, маршрута транспортировки и условий эксплуатации. Черная краска или антикоррозийное масло могут быть достаточными для кратковременного хранения в помещении, в то время как горячая оцинковка, эпоксидное покрытие или специальная консервация могут быть лучше для прибрежных, влажных или дальних условий экспорта.
Руководство по закупкам и снабжению
Полный запрос на фланец сокращает время на уточнение и предотвращает несоответствие размеров. Группы закупок должны указать стандарт, номинальный размер, класс давления или PN, марку материала, тип фланца, тип облицовки, график труб, количество, покрытие, требования к проверке и место назначения.
| Информация для уточнения | Пример |
|---|---|
| Стандарт | ASME B16.5 |
| Размер и рейтинг | 4" Класс 300 |
| Тип | Фланец со сварной горловиной |
| Материал | ASTM A105N или ASTM A350 LF2 |
| Лицо | Зазубренная отделка RF |
| График работы труб | SCH 40, SCH 80 или отверстие для конкретного проекта |
| Инспекция | MTC 3.1, отчет о размерах, испытание MT, если требуется |
| Покрытие | Черная краска, антикоррозийное масло, гальваническое или эпоксидное покрытие |
При покупке для проекта рекомендуется группировать фланцы из углеродистой стали по стандартам и классам давления перед заказом. Это поможет сократить количество ошибок при упаковке, упростит проверку при приемке и повысит эффективность монтажа. Если в одном проекте используется несколько стандартов фланцев, необходимо тщательно проверить расположение болтовых отверстий и совместимость соединений "лицом к лицу".
Упаковка, маркировка и экспортные операции
Стандартная маркировка обычно включает марку материала, номинальный размер, класс давления, стандарт, тепловой номер и идентификацию производителя. Для небольших фланцев маркировка может быть нанесена на кромку фланца. Для фланцев большого диаметра может использоваться дополнительная маркировка краской или бирки для идентификации на складе.
Фланцы обычно упаковываются в деревянные ящики, фанерные ящики или поддоны с водонепроницаемой пленкой. Уплотнительные поверхности защищаются пластиковыми крышками, фанерными крышками или антикоррозийной бумагой в зависимости от размера и условий транспортировки. Правильная упаковка уменьшает повреждение уплотнительной поверхности при погрузке контейнеров, транспортировке внутри страны и обработке площадок.
Почему стоит выбирать фланцы из углеродистой стали для промышленных трубопроводов
Фланцы из углеродистой стали остаются одним из наиболее широко используемых компонентов соединения труб, поскольку они сочетают в себе прочность, стандартизацию, широкую доступность материалов и конкурентоспособную стоимость. При правильном определении, изготовлении и установке они обеспечивают надежную работу в напорных трубопроводных системах в энергетике, водоснабжении, химической промышленности и промышленных инфраструктурных проектах.
От кованых фланцев ASTM A105 с приварной горловиной до низкотемпературных глухих фланцев A350 LF2 и пластинчатых фланцев EN 1092-1 PN-rated, конечные характеристики зависят от точного инженерного выбора, контролируемой обработки, проверенной документации и правильного монтажа. Четко сформулированная спецификация помогает гарантировать, что поставленные фланцы подойдут к системе трубопровода, пройдут проверку и будут надежно работать в течение всего предполагаемого срока службы.
